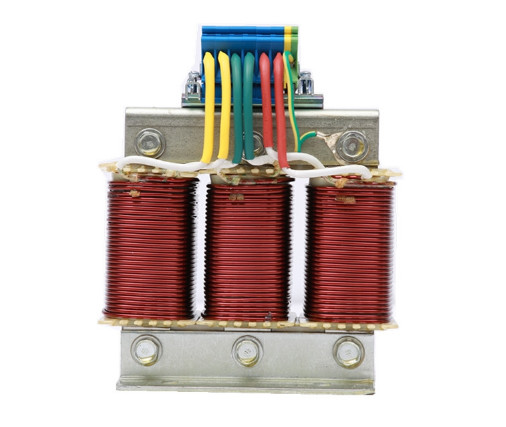

Reator da saída da C.A. 50HZ 300A do bloqueador 400V da C.A. usado para o motor 132KW

Descrição do reator da carga:

Os reatores da carga da série de VKS-OCL são colocados em série com equipamento elétrico para introduzir uma impedância controlada específica ao circuito da C.A. Esta série é aplicada no lado da saída da movimentação da C.A. para suprimir a tensão do inrush, reduzindo o inrush e atual máximo, melhorando o fator de poder real, harmônicos de restrição da grade e melhoramento da forma de onda atual da saída. Linha reator igualmente conhecido como o reator da saída.

Características materiais do reator da carga:

Escolha flexível de Meterial: Seleção do aço do silicone, material magnético da ferrite do núcleo amorfo de acordo com a frequência da aplicação;
Propriedade excelente: Dívida à estrutura do enrolamento do foll, resistência pequena da C.C., resistência forte à força eletromagnética, boa capacidade da sobrecarga no curto período de tempo
Desempenho seguro: os materiais de isolação da F-classe são usados, que se asseguram de que os produtos mantenham o desempenho seguro na condição de trabalho áspera.
De baixo nível de ruído: Projetado com baixa densidade de fluxo magnético, os reatores do linearit alto. Com as folhas poderosas da sobrecarga, o ruído do reator é baixo


Característica desta série:

Poder de funcionamento Rated: 380V/690V/1140V
Frequência de funcionamento: 50/60Hz
Escala atual: 5-1600A
Temperatura ambiental de funcionamento: -25℃-50℃
Força dielétrica: Núcleo-enrolamento, C.A. 3000V/50Hz/5mA/livre do demage em 60s (teste na fábrica)
Resistência de isolação: Núcleo-enrolamento, C.C. 1000V, ohm da resistência >100M
Ruído: Menos do que 65dB (para ser medido horizontalmente no ponto 10 medidores longe do reator
Classe da proteção: IP00
Classe da isolação: F/H
Padrão: GB 19212.1-2008GB/T1094.6-2011


Aplicação do reator da carga:

Recomenda-se usar reatores da entrada nas seguintes circunstâncias:
1. os conversores de frequência fecham paralelamente a conexão.
2. a linha fonte de alimentação tem o distúrbio óbvio de outros dispositivos (interferência, sobre a tensão).
3. há um desequilíbrio da tensão entre as fases da linha fonte de alimentação, excedendo 1,8% da tensão avaliado.
4. um grande número conversores são instalados na mesma linha.
5. reduza a sobrecarga de cos C no capacitor da correção se há um dispositivo da correção de fator de poder no dispositivo.
6. a capacidade da fonte de alimentação é 60KVA e acima, e o lugar da instalação do conversor de frequência está dentro dos 10M da fonte de alimentação da grande capacidade.
7. o conversor de frequência é posto por uma linha muito baixa da impedância (10 vezes mais altamente do que o valor avaliado do inversor).

Parâmetros do produto

Tamanho do produto

Sumário

Reator da entrada e da saída de VEIKONG para o regulamento variável da velocidade da frequência: o inversor e o regulador durante o uso, sofrem frequentemente do impacto da corrente de impulso e da tensão de pico, o desempenho severamente serão danificados e a vida útil do conversor e do regulador, para usar assim o reator da entrada arranjado na parte dianteira, para suprimir a tensão de pico e a proteção atual do impulso, inversor e regulador, estendem a vida útil e para impedir a interferência do harmônico, ao mesmo tempo, como o conversor de frequência e adotam o regulador de velocidade da conversão de frequência são a maneira, para produzir tão frequentemente o hormonics e a distorção de forma de onda na velocidade, afetará o uso normal do equipamento, consequentemente, para exigir a instalação de uma saída do reator no lado da saída, para filtrar para fora a tensão e a corrente do harmônico, melhoram a qualidade da rede elétrica. Nosso reator produzido da entrada e da saída, usando a chapa de aço importada de alta qualidade do silicone, a tecnologia avançada refinada, tem as vantagens do volume pequeno, da baixa elevação do temprature, do nenhum ruído etc….

Nosso reator da entrada e da saída da C.A. pode combinar com o SIEMENS, ABB, Hitachi, Toshiba, Matsushita, Sanken, Yaskawa, plutônio, Danfoss, Fuji, LG, OMRON, continental, OMRON, moden Schneider, Lenze, Emerson, e outros conversores domésticos e estrangeiros dos tipos.
