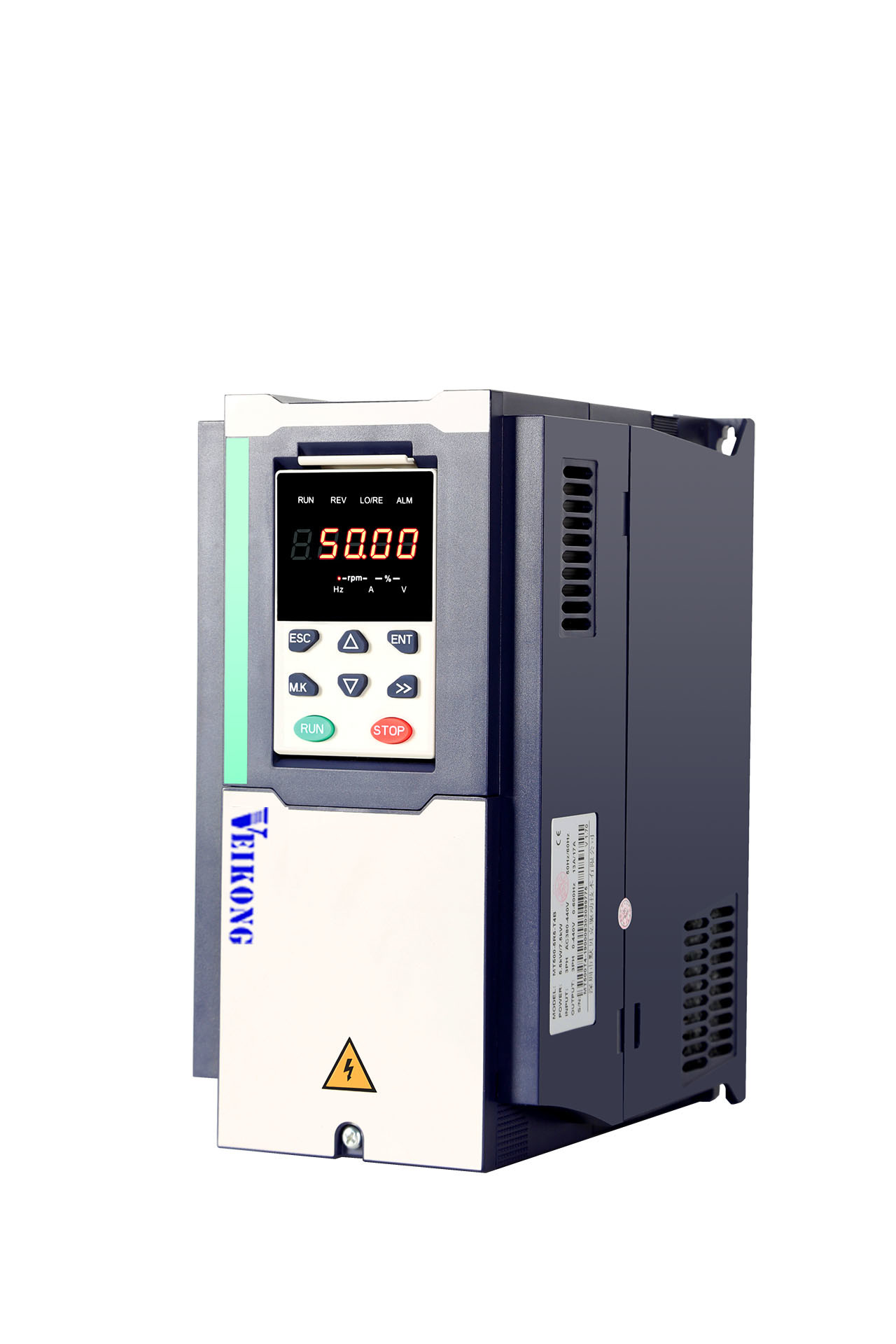

Controle de vetor variável da movimentação da frequência de IP65 22kw 30hp VFD
| Lugar de origem | CHINA |
|---|---|
| Marca | VEIKONG |
| Certificação | CE, ROHS |
| Número do modelo | VFD500-022G/030GT4B |
| Quantidade de ordem mínima | 1 |
| Preço | Please contact quotation |
| Detalhes da embalagem | o inversor de <45kw seja o pacote usado da caixa, ≥45kw seja pacote de madeira usado do caso |
| Tempo de entrega | depende das quantidades |
| Termos de pagamento | T/T, Western Union, L/C |
| Habilidade da fonte | 1000 UNIDADES POR SEMANA |
Detalhes do produto
| Tensão | 380v/220v | Poder | 22Kw |
|---|---|---|---|
| Atual | 45A | Nível da proteção | IP20/IP65 |
| Tipo | Inversor da frequência da C.A. | Tipo da saída | Triplo |
| Realçar | movimentação variável da frequência de 30hp VFD,Movimentação variável da frequência de IP65 VFD,Vfd de IP65 30hp |
||
Descrição de produto
controle de vetor variável dos INVERSORES da MOVIMENTAÇÃO da C.A. da movimentação VFD da frequência de 22kw 30hp
Vantagem do produto
1. A instalação externo aperfeiçoada e projeto interno do estrutura e o independente do ar do conduto, projeto de espaço elétrico completamente fechado.
2. A função automática do regulamento de tensão da saída (AVR), ajusta automaticamente a largura de pulso da saída para eliminar a influência da mudança da grade na carga.
3. Função regulamentar incorporado do PID para facilitar a realização do controle de laço fechado da temperatura, da pressão e do fluxo, e para reduzir o custo do sistema de controlo.
4. Protocolo de comunicação padrão de MODBUS. Fácil conseguir a comunicação entre o PLC, o IPC e outros equipamentos industriais.
| Artigo | Specifiation | |
| Entrada | Tensão de Inuput |
1phase/3phase 220V: 200V~240V 3 fase 380V-480V: 380V~480V |
| Escala de flutuação permitida da tensão | -15%~10% | |
| Frequência entrada | 50Hz/60Hz, flutuação menos de 5% | |
| Saída | Tensão da saída | 3phase: tensão 0~input |
| Capacidade de sobrecarga |
Aplicação de uso geral: 60S para 150% da corrente avaliado Aplicação clara da carga: 60S para 120% da corrente avaliado |
|
| Controle | Modo de controle |
Controle de V/f Controle de vetor do fluxo de Sensorless sem cartão da PÁGINA (SVC) Controle de vetor do fluxo da velocidade do sensor com cartão da PÁGINA (VC) |
| Modo de funcionamento | Controle de velocidade, controle do torque (SVC e VC) | |
| Escala de velocidade |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Precisão de controle da velocidade |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Resposta da velocidade |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| escala de frequência |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Definição entrada da frequência |
Ajuste de Digitas: 0,01 hertz Ajuste análogo: frequência máxima x 0,1% |
|
| Torque da partida |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Precisão de controle do torque |
SVC: dentro de 5Hz10%, acima de 5Hz5% VC: 3,0% |
|
| Curva de V/f |
V / tipo da curva de f: linha reta, multiponto, função de poder, V/separação de f; Apoio do impulso do torque: Impulso automático do torque (ajuste) da fábrica, impulso manual do torque |
|
| Frequência que dá a rampa |
Apoio linear e da curva de S aceleração e retardação; 4 grupos de tempo da aceleração e de retardação, ajustando a escala 0.00s ~ 60000s |
|
| Controle da tensão do ônibus de C.C. |
Controle da tenda da sobretensão: limite a produção de eletricidade do motor ajustando a frequência da saída para evitar saltar a falha da tensão;
Controle da tenda do Undervoltage: controle o consumo de potência do motor ajustando a frequência da saída para evitar a falha da guinada
Controle de VdcMax: Limite a quantidade de poder gerada pelo motor ajustando a frequência da saída para evitar a viagem da sobretensão; Controle de VdcMin: Controle o consumo de potência do motor ajustando a frequência da saída, para evitar a falha do undervoltage do salto |
|
| Frequência de portador | 1kHz~12kHz (varia segundo o tipo) | |
| Método da partida |
Começo direto (pode ser o freio sobreposto da C.C.); começo de seguimento da velocidade |
|
| Método da parada | Parada da retardação (pode ser a C.C. sobreposta que trava); livre parar | |
| Função de Maincontrol | Movimente o controle, o controle da inclinação, a operação de até 16 velocidades, vacância perigosa da velocidade, operação da frequência do balanço, aceleração e interruptor do tempo de retardação, separação de VF, sobre a excitação que trava, controle do PID do processo, durma e função de alerta, lógica simples incorporado do PLC, terminais virtuais entrada e de saída, unidade de atraso incorporado, unidade incorporado da comparação e unidade da lógica, cópia de segurança e recuperação do parâmetro, registro perfeito da falha, restauração de falha, dois grupos de motor que parametersfreeswitching, fiação da saída da troca do software, ACIMA DE dos terminais/PARA BAIXO | |

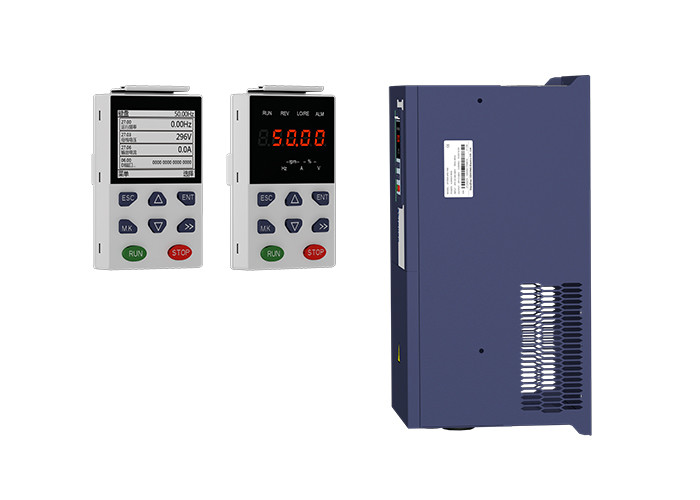

| Função | Teclado numérico | Teclado do diodo emissor de luz Digital e teclado numérico do LCD (opção) |
| Uma comunicação |
Padrão: Uma comunicação de MODBUS PODE ABRIR E PROFINET (DURANTE O PROCESSO DE DESENVOLVIMENTO) |
|

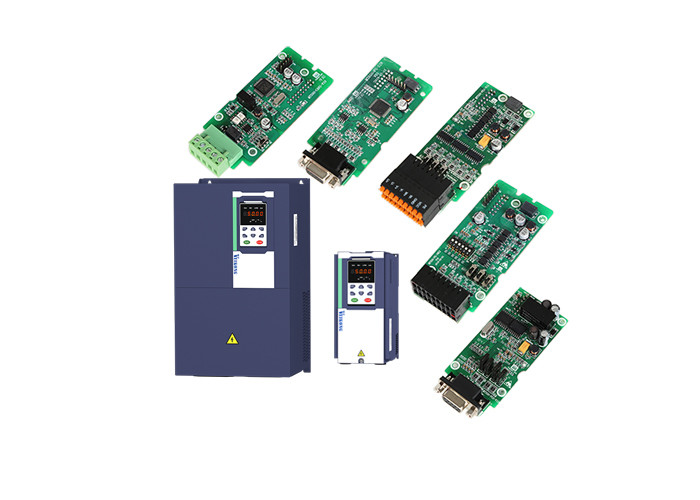

| Cartão da PÁGINA | Cartão de relação incremental do codificador (saída diferencial e coletor aberto), cartão do transformador giratório | |
| Terminal entrado |
Padrão: 5 terminais da entrada digital, um de que apoia a entrada de alta velocidade do pulso até 50kHz; 2 terminais da entrada análoga, apoio 0 ~ entrada ou 0 da tensão 10V ~ entrada 20mA atual; Cartão da opção: 4 terminais da entrada digital 2 entrada da tensão da entrada análoga terminals.support-10V-+10V |
|
| Terminal de saída |
padrão: 1 terminal de saída digital; 1 terminal de saída de alta velocidade do pulso (tipo aberto), apoio 0 do coletor ~ saída do sinal da onda 50kHz quadrada; 1 terminal de saída do relé (o segundo relé é uma opção) 2 terminais de saída análoga, apoio 0 ~ saída 20mA atual ou 0 ~ saída da tensão 10V; Cartão da opção: 4 terminais de saída digital |
|
| Proteção | Refira o capítulo 6" pesquisa de defeitos e contramedidas” para a função da proteção | |
| Ambiente | Lugar da instalação | Interno, nenhum luz solar direta, poeira, gás corrosivo, gás combustível, fumo do óleo, vapor, gotejamento ou sal. |
| Altura | 0-3000m.inverter derated se a altura corrente de um than1000m mais alto e de saída avaliado se reduzirá por 1% se aumento da altura por 100m | |
| Temperatura ambiental | -10°C~ +40°C, (derated se a temperatura ambiental está entre 40°C e 50°C) diminuição máxima da corrente de saída 50°C avaliado em 1,5% se aumento da temperatura por 1°C | |
| Umidade | Menos do que 95%RH, sem condensar-se | |
| Vibração | Menos de 5,9 m/s2 (0,6 g) | |
| Temperatura de armazenamento | -20°C ~ +60°C | |
| Outro | A instalação | Armário fixado na parede, assoalho-controlado, transmural |
| Nível da proteção | IP20 | |
| método refrigerando | Forçado - refrigerar de ar | |
| Compatibilidade eletrónica | CE ROHS |
Filtro interno da compatibilidade eletrónica Cumpre com o EN61800-3 Categoria C3 ó ambiente |
Substitua o vfd famoso dos tipos na aplicação geral.
Imagem da aplicação de VEIKONG VD500:
| Ajuste da função da proteção da movimentação de 23 grupos | ||||
| P23.00 | Opção do controle da tensão do ônibus de C.C. |
Ø Unit'digit: Controle da tenda da sobretensão Ø a função da tenda da sobretensão limita a quantidade de poder gerada pelo motor estendendo o tempo de retardação ou mesmo aumentando a velocidade, evitando a sobretensão no lado da C.C. e relatando falhas da sobretensão Ø a função da tenda do undervoltage reduz o consumo de potência do motor ou reduz o consumo de potência do motor ou transforma-o em uma operação da produção de eletricidade para evitar a falha do undervoltage no lado da C.C. Ø a função da tenda do undervoltage é usado quando a qualidade da fonte de alimentação da entrada é pobre (a tensão de fonte de alimentação flutua descendente ou o poder curto esporádico é suspendido), e é necessário manter o inversor correr tanto quanto possível. |
01 | ★ |
| P23.01 | Ponto inicial da tenda da sobretensão | nível 220V: 320V~400V nível 380V: 540V~800V nível 480V: 650V~950V |
Dependa | ★ |
| P23.02 | Ponto inicial do Undervoltage | nível 220V: 160V~300V nível 380V: 350V~520V nível 480V: 400V~650V |
Dependa | ★ |
| P23.03 | Relação da tenda da sobretensão | 0~10.0 | 1,0 | ☆ |
| P23.04 | Relação da tenda do Undervoltage | 0~20.0 | 4,0 | ☆ |
| P23.05 | Ponto inicial da viagem do Undervoltage | nível 220V: 160V~300V nível 380V: 350V~520V nível 480V: 400V~650V |
Dependa | ★ |
| P23.06 | Falha do Undervoltage que detecta o tempo | 0.0s~30.0s | 1.0s | ☆ |
| P23.07 | Limite atual rápido | 0: Deficiente 1: Permitido |
1 | ★ |
| P23.10 | Valor da detecção da velocidade excessiva | 0.0%~120.0% frequências máximas | 120,0% | ☆ |
| P23.11 | Tempo de detecção da velocidade excessiva | 0.0s~30.0s0.: proteção | 1.0s | ☆ |
| P23.12 | Valor da detecção do desvio demasiado grande da velocidade | 0.0%~100.0% (frequência avaliado do motor) | 20,0% | ☆ |
| P23.13 | Valor da detecção do desvio demasiado grande da velocidade |
0.0s~30.0s 0,0: proteção |
0.0s | ☆ |
| P23.14 | Tempo de detecção entrado da perda da fase |
0.0s~30.0s 0,0: proibido |
8.0s | ☆ |
| P23.15 | Detecção do desequilíbrio da perda da fase de saída | 0%~100% | 30% | ☆ |
| P23.18 | Seleção 1 da ação da proteção da falha | O dígito da unidade: perda da fase da entrada 0: costa a parar 1: Parada emergente 2: Parada conforme o modo da parada 3: Continue a correr Ten'unit: falha auto-definida usuário 1 mesmos que o dígito da unidade Hundred'unit: falha auto-definida usuário 2 mesmos que Unit'digit A unidade de Thousand: falha de uma comunicação mesmos que o dígito da unidade |
0000 | ☆ |
| P23.19 | Seleção 2 da ação da proteção da falha | O dígito da unidade: sobrecarga do motor 0: Costa a parar 1: Parada emergente 2: Parada conforme o modo da parada 3: Continue a correr Ten'unit: superaquecimento do motor mesmo que o unit'digit Hundred'unit: desvio demasiado grande da velocidade mesmo que o unit'digit A unidade de Thousand: motor sobre a velocidade mesmos que Unit'digit |
0000 | ☆ |
| P23.20 | Seleção 3 da ação da proteção da falha | O dígito da unidade: O feedback do PID perdeu durante consecutivamente 0: Costa a parar 1: Parada rápida 2: Parada conforme o modo da parada 3: Continue a correr Ten'unit: Reservado mesmo que o unit'digit Hundred'unit: reservado mesmo que o unit'digit thousand'unit: reservado mesmo que o unit'digit |
0000 | ☆ |
| P23.21 | Seleção 4 da ação da proteção da falha | O dígito da unidade: perda da fase de saída 0: Costa a parar 1: Parada rápida 2: Parada conforme o modo da parada Ten'unit: Falha de EEPROM 0: Costa a parar 1: Parada rápida 2: Parada conforme o modo da parada 3: Continue a correr A unidade de Hundred: Falha do cartão da PÁGINA (reservado) 0: Costa a parar 1: Parada rápida 2: Parada conforme o modo da parada 3: Continue a correr A unidade de Thousand: fora da falha da carga 0: Costa a parar 1: Parada rápida 2: Parada conforme o modo da parada 3: Continue a correr |
0000 | ☆ |
| P23.24 | Restauração de falha | Defina conforme o bocado: bit0-undervoltage; sobrecarga do inversor de bit1- superaquecimento de bit2-inverter; sobrecarga de bit3-motor superaquecimento de bit4-motor; bit5-user'fault 1 user'fault 2 de bit6-; bit7~15 reservou |
0 | ☆ |
| P23.25 | Fonte da falha para a auto restauração | Defina conforme o bocado: bit0-overcurrent durante a aceleração; bit1-overcurrent durante a retardação bit2-overcurrent durante a velocidade constante; tensão de bit3-over durante a aceleração bit4-overvoltage durante o deceleratoin; bit5-overvoltage durante undervoltage de bit6-inverter; perda da fase de bit7-input sobrecarga de bit8-inverter; superaquecimento de bit9-inverter sobrecarga de bit10-motor; superaquecimento de bit11-motor bit12-user'fault 1; bit13-user'fault 2 bit14-Reserved; bit15-Reserved |
0 | ☆ |
| P23.26 | Auto tempos restaurados da falha | 0~99 | 0 | ☆ |
| P23.27 | Restauração culpada da ação da saída de Numberic | 0: Deficiente 1: Permitido |
0 | ☆ |
| P23.28 | Tempo do intervalo da auto restauração da falha | 0.1s~300.0s | 0.5s | ☆ |
| P23.29 | Auto tempos restaurados da falha que cancelam o tempo | 0.1s~3600.0s | 10.0s | ☆ |
| P23.30 | Seleção de corrida de continuação da frequência quando viagem | 0: Corrida na frequência atual 1: Corrida na frequência setted 2: Corrida na frequência superior do limite 3: Corra na frequência de um mais baixo limite 4: Corrida na frequência alternativa anormal |
0 | ☆ |
| P23.31 | Frequência alternativa anormal |
0.0%~100.0% (frequência máxima)
|
5,0% | ☆ |
