Lugar de origem | CHINA |
---|---|
Marca | VEIKONG |
Certificação | CE, ROHS |
Número do modelo | VFD500-030G/037GT4B |
Quantidade de ordem mínima | 1 |
Preço | Please contact quotation |
Detalhes da embalagem | o inversor de <45kw seja o pacote usado da caixa, ≥45kw seja pacote de madeira usado do caso |
Tempo de entrega | depende das quantidades |
Termos de pagamento | T/T, Western Union, L/C |
Habilidade da fonte | 1000 UNIDADES POR SEMANA |
Tensão | 380V/220V | Poder | 30Kw/40hp |
---|---|---|---|
Modo de controle | Controle de V/F, controle de vetor | Nível da proteção | IP20/IP65 |
Communciaton | Modbus485 Canopen Profinet | teclado | Teclado numérico do diodo emissor de luz, teclado numérico do LCD, teclado numérico duplo da exposiç |
Realçar | Movimentação variável 30kw da frequência de VFD,Movimentação variável 3 40hp da frequência de VFD,Vfd da fase monofásica 40hp |

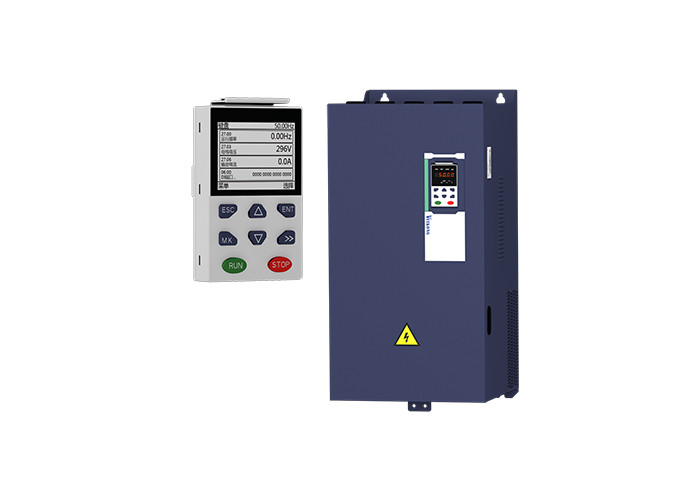

fase monofásica trifásica variável da movimentação VFD da frequência de 30kw 40hp 220v 380v
Dados técnicos de VEIKONG VFD500:
Artigo | Specifiation | |
Entrada | Tensão de Inuput |
1phase/3phase 220V: 200V~240V 3 fase 380V-480V: 380V~480V |
Escala de flutuação permitida da tensão | -15%~10% | |
Frequência entrada | 50Hz/60Hz, flutuação menos de 5% | |
Saída | Tensão da saída | 3phase: tensão 0~input |
Capacidade de sobrecarga |
Aplicação de uso geral: 60S para 150% da corrente avaliado Aplicação clara da carga: 60S para 120% da corrente avaliado |
|
Controle | Modo de controle |
Controle de V/f Controle de vetor do fluxo de Sensorless sem cartão da PÁGINA (SVC) Controle de vetor do fluxo da velocidade do sensor com cartão da PÁGINA (VC) |
Modo de funcionamento | Controle de velocidade, controle do torque (SVC e VC) | |
Escala de velocidade |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
Precisão de controle da velocidade |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
Resposta da velocidade |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
escala de frequência |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
Definição entrada da frequência |
Ajuste de Digitas: 0,01 hertz Ajuste análogo: frequência máxima x 0,1% |
|
Torque da partida |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
Precisão de controle do torque |
SVC: dentro de 5Hz10%, acima de 5Hz5% VC: 3,0% |
|
Curva de V/f |
V / tipo da curva de f: linha reta, multiponto, função de poder, V/separação de f; Apoio do impulso do torque: Impulso automático do torque (ajuste) da fábrica, impulso manual do torque |
|
Frequência que dá a rampa |
Apoio linear e da curva de S aceleração e retardação; 4 grupos de tempo da aceleração e de retardação, ajustando a escala 0.00s ~ 60000s |
|
Controle da tensão do ônibus de C.C. |
Controle da tenda da sobretensão: limite a produção de eletricidade do motor ajustando a frequência da saída para evitar saltar a falha da tensão;
Controle da tenda do Undervoltage: controle o consumo de potência do motor ajustando a frequência da saída para evitar a falha da guinada
Controle de VdcMax: Limite a quantidade de poder gerada pelo motor ajustando a frequência da saída para evitar a viagem da sobretensão; Controle de VdcMin: Controle o consumo de potência do motor ajustando a frequência da saída, para evitar a falha do undervoltage do salto |
|
Frequência de portador | 1kHz~12kHz (varia segundo o tipo) | |
Método da partida |
Começo direto (pode ser o freio sobreposto da C.C.); começo de seguimento da velocidade |
Método da parada | Parada da retardação (pode ser a C.C. sobreposta que trava); livre parar | |
Função de Maincontrol | Movimente o controle, o controle da inclinação, a operação de até 16 velocidades, vacância perigosa da velocidade, operação da frequência do balanço, aceleração e interruptor do tempo de retardação, separação de VF, sobre a excitação que trava, controle do PID do processo, durma e função de alerta, lógica simples incorporado do PLC, terminais virtuais entrada e de saída, unidade de atraso incorporado, unidade incorporado da comparação e unidade da lógica, cópia de segurança e recuperação do parâmetro, registro perfeito da falha, restauração de falha, dois grupos de motor que parametersfreeswitching, fiação da saída da troca do software, ACIMA DE dos terminais/PARA BAIXO | |
Função | Teclado numérico | Teclado do diodo emissor de luz Digital e teclado numérico do LCD (opção) |
Uma comunicação |
Padrão: Uma comunicação de MODBUS PODE ABRIR E PROFINET (DURANTE O PROCESSO DE DESENVOLVIMENTO) |
|

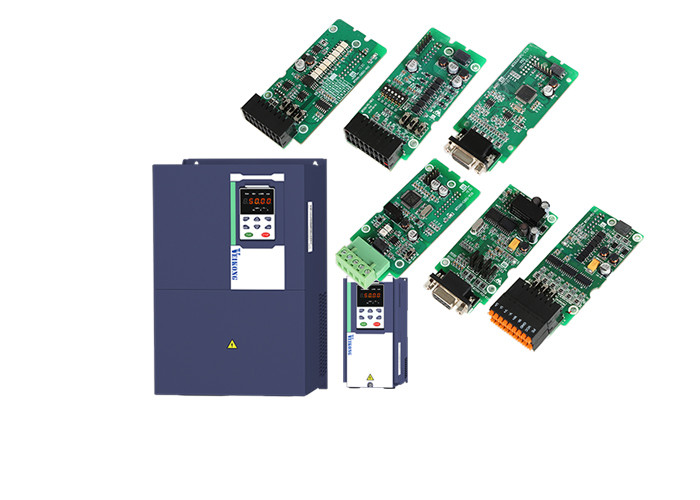

Cartão da PÁGINA | Cartão de relação incremental do codificador (saída diferencial e coletor aberto), cartão do transformador giratório | |
Terminal entrado |
Padrão: 5 terminais da entrada digital, um de que apoia a entrada de alta velocidade do pulso até 50kHz; 2 terminais da entrada análoga, apoio 0 ~ entrada ou 0 da tensão 10V ~ entrada 20mA atual; Cartão da opção: 4 terminais da entrada digital 2 entrada da tensão da entrada análoga terminals.support-10V-+10V |
|
Terminal de saída |
padrão: 1 terminal de saída digital; 1 terminal de saída de alta velocidade do pulso (tipo aberto), apoio 0 do coletor ~ saída do sinal da onda 50kHz quadrada; 1 terminal de saída do relé (o segundo relé é uma opção) 2 terminais de saída análoga, apoio 0 ~ saída 20mA atual ou 0 ~ saída da tensão 10V; Cartão da opção: 4 terminais de saída digital |
|
Proteção | Refira o capítulo 6" pesquisa de defeitos e contramedidas” para a função da proteção | |
Ambiente | Lugar da instalação | Interno, nenhum luz solar direta, poeira, gás corrosivo, gás combustível, fumo do óleo, vapor, gotejamento ou sal. |
Altura | 0-3000m.inverter derated se a altura corrente de um than1000m mais alto e de saída avaliado se reduzirá por 1% se aumento da altura por 100m | |
Temperatura ambiental | -10°C~ +40°C, (derated se a temperatura ambiental está entre 40°C e 50°C) diminuição máxima da corrente de saída 50°C avaliado em 1,5% se aumento da temperatura por 1°C | |
Umidade | Menos do que 95%RH, sem condensar-se | |
Vibração | Menos de 5,9 m/s2 (0,6 g) | |
Temperatura de armazenamento | -20°C ~ +60°C | |
Outro | A instalação | Armário fixado na parede, assoalho-controlado, transmural |
Nível da proteção | IP20 | |
método refrigerando | Forçado - refrigerar de ar | |
Compatibilidade eletrónica | CE ROHS |
Filtro interno da compatibilidade eletrónica Cumpre com o EN61800-3 Categoria C3 ó ambiente |
Substitua o vfd famoso dos tipos na aplicação geral.
Função do PID
Função do PID de 40 grupos | ||||
r40.00 | Valor final da saída do PID | Única unidade lida: 0,1% | - | ● |
r40.01 | Valor ajustado final do PID | Única unidade lida: 0,1% | - | ● |
r40.02 | Valor final do feedback do PID | Única unidade lida: 0,1% | - | ● |
r40.03 | Valor do desvio do PID | Única unidade lida: 0,1% | - | ● |
P40.04 | Fonte de referência do PID |
O dígito da unidade: Fonte de referência principal do PID (ref1) 0: Ajuste de Digtital 1: AI1 2: AI2 3: AI3 (placa de expansão do IO) 4: AI4 (placa de expansão do IO) 5: Pulso de alta frequência de HDI 6: Uma comunicação O dígito de Ten: Fonte de referência do PID Auxilary (ref2) mesmos como o dígito da unidade |
00 | ☆ | |||||||||||||||
P40.05 | Escala dada PID do feedback | 0.01~655.35 | 100,00 | ☆ | |||||||||||||||
P40.06 | Ajuste digital 0 do PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
P40.07 | Ajuste digital 1 do PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
P40.08 | Ajuste digital 2 do PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
P40.09 | Ajuste digital 3 do PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
Quando a fonte de referência do PID é ajuste digital, o ajuste digital 0~3 do PID depende da função 43 de DI terminal (pré-ajuste o terminal do PID I) e os 44 (terminal 2 do PID do pré-ajuste):
Por exemplo: Quando AI1 estiver usado como o feedback do PID, se a série completa corresponde à pressão 16.0kg e exige o controle do PID ser 8.0kg; então a escala ajustada a 16,00, terminal digital do feedback de P40.05 PID da referência do PID seleto a P40.06, ajustou P40.06 (ajuste 0 do pré-ajuste do PID) para ser 8,00
|
Quando a fonte de referência do PID é ajuste digital, o ajuste digital 0~3 do PID depende da função 43 de DI terminal (pré-ajuste o terminal do PID I) e os 44 (terminal 2 do PID do pré-ajuste):
Por exemplo: Quando AI1 estiver usado como o feedback do PID, se a série completa corresponde à pressão 16.0kg e exige o controle do PID ser 8.0kg; então a escala ajustada a 16,00, terminal digital do feedback de P40.05 PID da referência do PID seleto a P40.06, ajustou P40.06 (ajuste 0 do pré-ajuste do PID) para ser 8,00
|
||||||||||||||||||||
P40.10 | Seleção da fonte de referência do PID | 0: ref1 1: ref1+ref2 2: ref1-ref2 3: ref1*ref2 4: ref1/ref2 5: Minuto (ref1, ref2) 6: Máximo (ref1, ref2) 7 (ref1+ref2)/2 8: switchover de fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
P40.11 | Feedback source1 do PID |
O dígito 0 da unidade: Feedback source1 do PID (fdb1) 0: AI1 1: AI2 2: AI3 (cartão da opção) 3: AI4 (cartão da opção) 4: PLUSE (HDI) 5: Uma comunicação 6: Corrente de saída avaliado do motor 7: Frequência da saída avaliado do motor 8: Torque da saída avaliado do motor 9: Frequência da saída avaliado do motor O dígito de Ten: Feedback source2 do PID (fdb2) Mesmos como o dígito da unidade |
00 | ☆ | ||||||||||||||||
P40.13 | Seleção da função do feedback do PID | 0: fdb1 1: fdb1+fdb2 2: fdb1-fdb2 3: fdb1*fdb2 4: fdb1/fdb2 5: O minuto (fdb1, fdb2) toma a fdb1.fdb2 o valor menor 6: Máximo (fdb1, fdb2) tome a fdb1.fdb2 um valor mais grande 7: (ref1+ref2)/2 8: switchover de fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
P40.14 | Característica da saída do PID |
0: A saída do PID é positiva: quando o sinal de realimentação excede o valor de referência do PID, a frequência da saída do inversor diminuirá para equilibrar o PID. Por exemplo, o controle do PID da tensão durante o empacotamento 1: A saída do PID é negativa: Quando o sinal de realimentação é mais forte do que o valor de referência do PID, a frequência da saída do inversor aumentará para equilibrar o PID. Por exemplo, o controle do PID da tensão durante o wrapdown |
0 | ☆ | ||||||||||||||||
A característica de saída do PID é determinada por P40.14 e por positivo do PID da função de Di terminal 42/interruptor negativo: P40.14 = 0 e “42: Terminal de comutação positivo/negativo do PID” é inválido: : A característica de saída do PID é positiva P40.14 = 0 e “42: Terminal de comutação positivo/negativo do PID” é válido: : A característica de saída do PID é negativa P40.14 = 1 e “42: Terminal de comutação positivo/negativo do PID” é inválido: : A característica de saída do PID é negativa P40.14 = 1 e “42: Terminal de comutação positivo/negativo do PID” é válido: : A característica de saída do PID é positiva |
||||||||||||||||||||
P40.15 | Limite superior de saída do PID | -100.0%~100.0% | 100,0% | ☆ | ||||||||||||||||
P40.16 | mais baixo limite de saída do PID | -100.0%~100.0% | 0,0% | ☆ | ||||||||||||||||
P40.17 | Ganho KP1 de Proportaional |
0.00~10.00 A função é aplicada ao ganho proporcional P da entrada do PID. P determina a força do ajustador inteiro do PID. O parâmetro de 100 significa que quando o offset do feedback do PID e do valor dado é 100%, a escala de ajuste do PID ajusta é a frequência máxima (ignorando a função integral e a função diferencial).
|
5,0% | ☆ | ||||||||||||||||
P40.18 | Tempo integral TI1 |
0.01s~10.00s Este parâmetro determina a velocidade do ajustador do PID realizar o ajuste integral no desvio do feedback e da referência do PID. Quando o desvio do feedback e da referência do PID é 100%, o ajustador integral funciona continuamente após o momento (ignorando o efeito proporcional e o efeito diferencial) de conseguir a frequência máxima (P01.06) ou a tensão máxima (P12.21). Mais curto o tempo integral, mais forte é ajuste
|
1.00s | ☆ | ||||||||||||||||
P40.19 | Tempo diferencial TD1 |
0.000s~10.000s Este parâmetro determina a força da relação da mudança quando o ajustador do PID realiza o ajuste integral no desvio do feedback e da referência do PID. Se o feedback do PID muda 100% durante o tempo, o ajuste do ajustador integral (ignorando o efeito proporcional e o efeito diferencial) é a frequência máxima (P01.06) ou a tensão máxima (P12.21). Mais por muito tempo o tempo integral, mais forte é o ajuste.
|
0.000s | ☆ | ||||||||||||||||
P40.20 | Ganho KP2 de Proportaional | 0.00~200.0%. | 5,0% | ☆ | ||||||||||||||||
P40.21 | Tempo integral TI2 |
0.00s (não algum efeito integral) ~20.00s
|
1.00s | ☆ | ||||||||||||||||
P40.22 | Tempo diferencial TD2 | 0.000s~0.100s | 0.000s | ☆ | ||||||||||||||||
P40.23 | Condição do switchover do parâmetro do PID |
0: nenhum switchover Não comute, o uso KP1, TI1, TD1 Interruptor por DI terminal KP1, TI1, TD1 são usados quando a função do no. 41 de DI terminal é inválida; KP2, TI2, TD2 são usados quando válidos O valor absoluto do comando do PID e do desvio do feedback é menos do que P40.24, usando KP1, TI1, TD1; o valor absoluto do desvio é maior do que P40.25, usando KP2, TI2, parâmetros TD2; o valor absoluto do desvio está entre P40.24~P40.25, os dois grupos de parâmetros transitioned linearmente. |
0 | ☆ | ||||||||||||||||
P40.24 | Devation 1 do switchover do parâmetro do PID | 0.0%~P40-25 | 20,0% | ☆ | ||||||||||||||||
P40.25 | Devation 2 do switchover do parâmetro do PID | P40-24~100.0% | 80,0% | ☆ |
