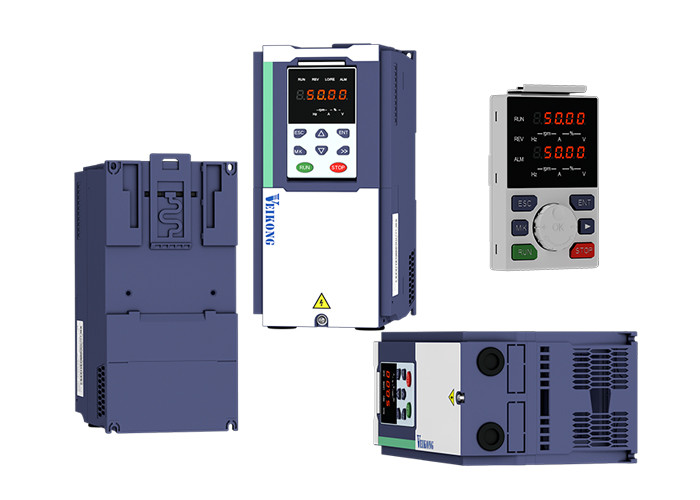

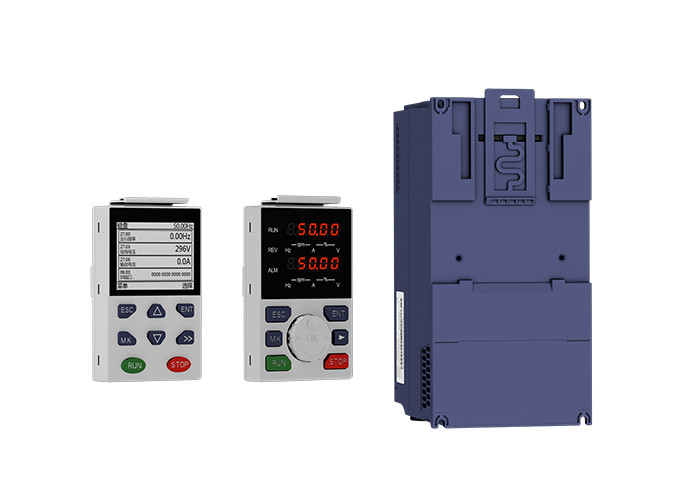

Controle de vetor 5.5KW VFD para inversores da movimentação da C.A. da aplicação do triturador
  • 5.5KW vector control VFD for crusher application ac drive inverters
  • 5.5KW vector control VFD for crusher application ac drive inverters
Lugar de origem China
Marca VEIKONG
Certificação CE
Número do modelo VFD500-PV
Quantidade de ordem mínima 1
Preço Negotiable
Detalhes da embalagem o poder menos do que a caixa do uso 45kw, partindo do caso de madeira do uso 45kw
Tempo de entrega 3 dias, dependem da quantidade da ordem
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 15000 peças por mês
Detalhes do produto
Nome do produto 5.5kw VFD Tensão 220v/380v
Tipo Inversores da C.A. Poder 5,5 kW/7,5 HP
Garantia 18 meses Igbt Infineon
Descrição de produto

Controle de vetor 5.5KW VFD para inversores da movimentação da C.A. da aplicação do triturador





Elevado desempenho


1. Motor mais exato Autotuning
2. avançou o controle de vetor aberto e próximo do laço
3. tensão perfeita e controle atual, reduzindo os tempos da proteção da falha
4 modos de travagem múltiplos e parada imediata
5. 0.75kW~7100kW (400V trifásico)



Características

  1. Plataforma universal do vetor de capacidade elevada, algoritmo de controlo do motor brandnew.
  2. As movimentações síncronos e assíncronas são integradas, laço aberto e o laço fechado é detalhado.
  3. Exigências de projeto modular do software e do hardware, capacidades fortes da expansão.
  4. Acessórios ricos da relação, cobrindo várias aplicações.
  5. O projeto do livro, salvar o espaço da instalação.
  6. Aperfeiçoe o projeto conveniente do teclado, apoie o teclado externo novo.
  7. Os canais de ventilação retos superiores e mais baixos são projetados dissipar o calor por fãs da C.C.
  8. Pintura de pulverização da três-prova do PWB para assegurar a estabilidade e a confiança do produto.





Lista de distribuição do parâmetro VFD500



Classificação Grupo de parâmetro Página
Parâmetros comuns 00: Função básica Página 30
01: Seleção da fonte da frequência Página 32
02: Começo e parada Página 37
03: Curva da rampa e do S Página 39
04: Entrada do analógico e do pulso Página 41
05: Saída do analógico e de pulso Página 45
06: entrada de Digitas da Multi-função (DI) Página 46
07: saída de Digitas da Multi-função (FAÇA) Página 49
08: Ajuste da saída de Digitas Página 51
Controlo do motor 10: Tipo do codificador Página 53
11: Parmeter Motor1 Página 54
12: Parâmetro de Motor1 VFcontrol Página 56
13: Controlparameter do vetor Motor1 Página 58
14: Controle do torque Página 59
16: Controle de poupança de energia Página 61
Exposição e proteção 20: Parâmetros definidos pelo utilizador Página 62
21: Teclado numérico e exposição Página 63
22: Configuração da movimentação da C.A. Página 65
23: Ajuste da função da proteção da movimentação Página 67
24: Parâmetro da proteção do motor Página 70
25: Parâmetro de seguimento da falha Página 72
26: Parâmetro da gravação da falha Página 72
27: Monitorando o parâmetro Página 74
Uma comunicação 30: Uma comunicação de Modbus Página 75
Aplicação 40: Função do PID do processo Página 77
41: Função do sono Página 81
42: PLC simples Página 82
43: Unidade de atraso programável Página 84
44: Comparador e unidade da lógica/controlador Página 86
45: Contador Multifunction Página 90
Motor 2 60: Parâmetro Motor2 básico Página 91
61: Parâmetro Motor2 Página 91
62: Parâmetro de controle de Motor2 VF Página 92
63: Parâmetro de controle do vetor Motor2 Página 92



Parâmetros de Techincal:



Artigo Specifiation
Entrada Tensão de Inuput

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V
  Escala de flutuação permitida da tensão -15%~10%
  Frequência entrada 50Hz/60Hz, flutuação menos de 5%
Saída Tensão da saída 3phase: tensão 0~input
  Capacidade de sobrecarga

Aplicação de uso geral: 60S para 150% da corrente avaliado

Aplicação clara da carga: 60S para 120% da corrente avaliado
Controle Modo de controle

Controle de V/f

Controle de vetor do fluxo de Sensorless sem cartão da PÁGINA (SVC)

Controle de vetor do fluxo da velocidade do sensor com cartão da PÁGINA (VC)
  Modo de funcionamento Controle de velocidade, controle do torque (SVC e VC)
  Escala de velocidade

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
  Precisão de controle da velocidade

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)
  Resposta da velocidade

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
  escala de frequência

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)
  Definição entrada da frequência

Ajuste de Digitas: 0,01 hertz

Ajuste análogo: frequência máxima x 0,1%
  Torque da partida

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)
  Precisão de controle do torque

SVC: dentro de 5Hz10%, acima de 5Hz5%

VC: 3,0%
  Curva de V/f

V / tipo da curva de f: linha reta, multiponto, função de poder, V/separação de f;

Apoio do impulso do torque: Impulso automático do torque (ajuste) da fábrica, impulso manual do torque
  Frequência que dá a rampa

Apoio linear e da curva de S aceleração e retardação;

4 grupos de tempo da aceleração e de retardação, ajustando a escala 0.00s ~ 60000s
  Controle da tensão do ônibus de C.C.

Controle da tenda da sobretensão: limite a produção de eletricidade do motor ajustando a frequência da saída para evitar saltar a falha da tensão;



Controle da tenda do Undervoltage: controle o consumo de potência do motor ajustando a frequência da saída para evitar a falha da guinada



Controle de VdcMax: Limite a quantidade de poder gerada pelo motor ajustando a frequência da saída para evitar a viagem da sobretensão;

Controle de VdcMin: Controle o consumo de potência do motor ajustando a frequência da saída, para evitar a falha do undervoltage do salto
  Frequência de portador 1kHz~12kHz (varia segundo o tipo)
  Método da partida Começo direto (pode ser o freio sobreposto da C.C.); começo de seguimento da velocidade
  Método da parada Parada da retardação (pode ser a C.C. sobreposta que trava); livre parar
  Função de Maincontrol Movimente o controle, o controle da inclinação, a operação de até 16 velocidades, vacância perigosa da velocidade, operação da frequência do balanço, aceleração e interruptor do tempo de retardação, separação de VF, sobre a excitação que trava, controle do PID do processo, durma e função de alerta, lógica simples incorporado do PLC, PARA BAIXO entrada e de saída, unidade de atraso incorporado, unidade incorporado da comparação e unidade da lógica, cópia de segurança e recuperação do parâmetro, registro perfeito da falha, restauração de falha, dois grupos de parâmetros interruptor livre do motor, fiação da saída da troca do software, ACIMA DE dos terminais/terminais virtuais





VEIKONG VFD para substituir o tipo famoso VFD

Controle de vetor 5.5KW VFD para inversores da movimentação da C.A. da aplicação do triturador 0
