inversor variável do controle de vetor da movimentação da C.A. da movimentação da frequência de 22kw 30hp VFD

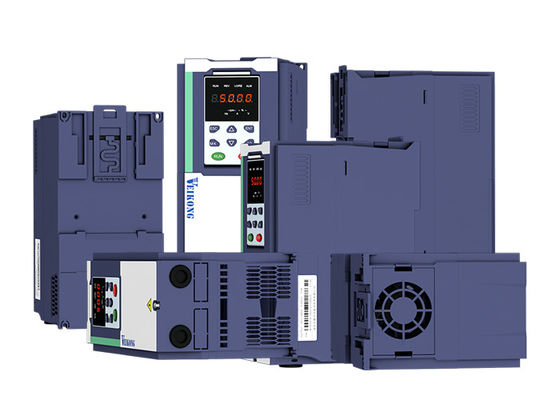

  • 22kw 30hp VFD variable frequency drive ac drive vector control inverter

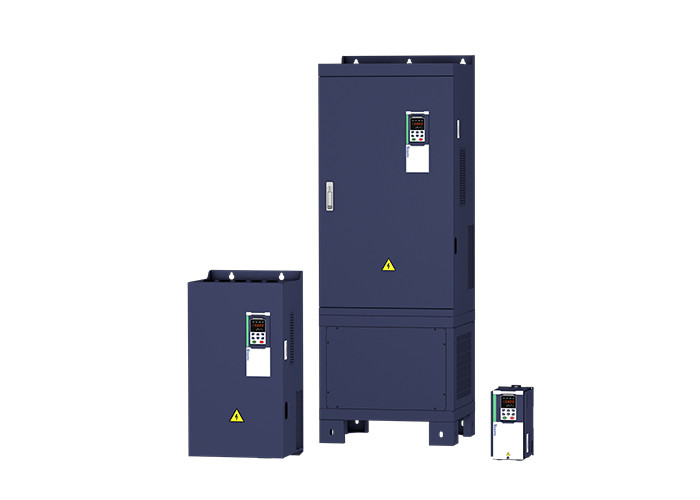

  • 22kw 30hp VFD variable frequency drive ac drive vector control inverter
Lugar de origem China
Marca VEIKONG
Certificação CE
Número do modelo VFD500
Quantidade de ordem mínima 1
Preço Negotiable
Detalhes da embalagem o poder menos do que a caixa do uso 45kw, partindo do caso de madeira do uso 45kw
Tempo de entrega 3 dias, dependem da quantidade da ordem
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 15000 peças por mês
Detalhes do produto
Nome do produto vfd 22kw geral Poder 22kw/30hp
Tensão entrada 380v, 220v Frequência da saída 0-2000hz
Proteção A sobrecarga, sobretensão, IP20, procura um caminho mais curto, sobre o calor IGBT Infineon
Descrição de produto
inversor variável do controle de vetor da movimentação da C.A. da movimentação da frequência de 22kw 30hp VFD



Resumo de produto



Adote a plataforma de hardware de 32 bits de DSP (processador de sinal digital), o algoritmo de controle avançado, de laço fechado da PÁGINA controle de vetor e controle de vetor sensorless, com métodos de funcionamento do controle do vetor da velocidade e de vetor do torque. Pode rapidamente limitar o impacto atual, e poderia ser amplamente utilizado na fabricação da parte alta. Esta série com precisão de controle alta, resposta rápida, característica de baixa frequência superior, detecção inteligente e proteção, tem uma vasta gama de função da rede e de hábitos amigáveis do usuário, a expansão periférica abundante do ônibus, a expansão terminal, a expansão do relé, a expansão análoga etc.



Modos de controle múltiplos



Incluindo o controle de vetor sensorless do fluxo, fechou o controle de vetor de laço e aperfeiçoou o controle de V/F. Ele com controle de velocidade e controle do torque.



Desempenho superior
Adote o algoritmo de controle excelente do vetor do fluxo com precisão de controle alta, resposta rápida, e característica de baixa frequência superior. ±0.5% avaliou a velocidade síncrono (sem controle de vetor da PÁGINA); ±0.1% avaliou a velocidade síncrono (controle de vetor da PÁGINA); ±1% avaliou a velocidade síncrono (controle de V/F); estrutura compacta, densidade de poder superior, a instalação conveniente, e desempenho custado alto.
Funções poderosas

Função deaprendizagem original, velocidade que segue, CANOpen, Profinet, Modubus, protocolo do porto franco, teclado local da exposição do diodo emissor de luz único, teclado dobro da exposição, teclado local do LCD, teclado de controle remoto do LCD





Proteções múltiplas

A proteção e a detecção inteligentes, com proteção da perda da fase do entrada/saída, fase de saída procuram um caminho mais curto a proteção, a saída à proteção à terra, e a função periférica abundante da expansão para o ônibus, os terminais, os relés, e o analógico.



Lista de distribuição do parâmetro VFD500



Classificação Grupo de parâmetro Página
Parâmetros comuns 00: Função básica Página 30
01: Seleção da fonte da frequência Página 32
02: Começo e parada Página 37
03: Curva da rampa e do S Página 39
04: Entrada do analógico e do pulso Página 41
05: Saída do analógico e de pulso Página 45
06: entrada de Digitas da Multi-função (DI) Página 46
07: saída de Digitas da Multi-função (FAÇA) Página 49
08: Ajuste da saída de Digitas Página 51
Controlo do motor 10: Tipo do codificador Página 53
11: Parmeter Motor1 Página 54
12: Parâmetro de Motor1 VFcontrol Página 56
13: Controlparameter do vetor Motor1 Página 58
14: Controle do torque Página 59
16: Controle de poupança de energia Página 61
Exposição e proteção 20: Parâmetros definidos pelo utilizador Página 62
21: Teclado numérico e exposição Página 63
22: Configuração da movimentação da C.A. Página 65
23: Ajuste da função da proteção da movimentação Página 67
24: Parâmetro da proteção do motor Página 70
25: Parâmetro de seguimento da falha Página 72
26: Parâmetro da gravação da falha Página 72
27: Monitorando o parâmetro Página 74
Uma comunicação 30: Uma comunicação de Modbus Página 75
Aplicação 40: Função do PID do processo Página 77
41: Função do sono Página 81
42: PLC simples Página 82
43: Unidade de atraso programável Página 84
44: Comparador e unidade da lógica/controlador Página 86
45: Contador Multifunction Página 90
Motor 2 60: Parâmetro Motor2 básico Página 91
61: Parâmetro Motor2 Página 91
62: Parâmetro de controle de Motor2 VF Página 92
63: Parâmetro de controle do vetor Motor2 Página 92





Parâmetros de Techincal:



Artigo Specifiation
Entrada Tensão de Inuput

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V
  Escala de flutuação permitida da tensão -15%~10%
  Frequência entrada 50Hz/60Hz, flutuação menos de 5%
Saída Tensão da saída 3phase: tensão 0~input
  Capacidade de sobrecarga

Aplicação de uso geral: 60S para 150% da corrente avaliado

Aplicação clara da carga: 60S para 120% da corrente avaliado
Controle Modo de controle

Controle de V/f

Controle de vetor do fluxo de Sensorless sem cartão da PÁGINA (SVC)

Controle de vetor do fluxo da velocidade do sensor com cartão da PÁGINA (VC)
  Modo de funcionamento Controle de velocidade, controle do torque (SVC e VC)
  Escala de velocidade

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
  Precisão de controle da velocidade

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)
  Resposta da velocidade

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
  escala de frequência

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

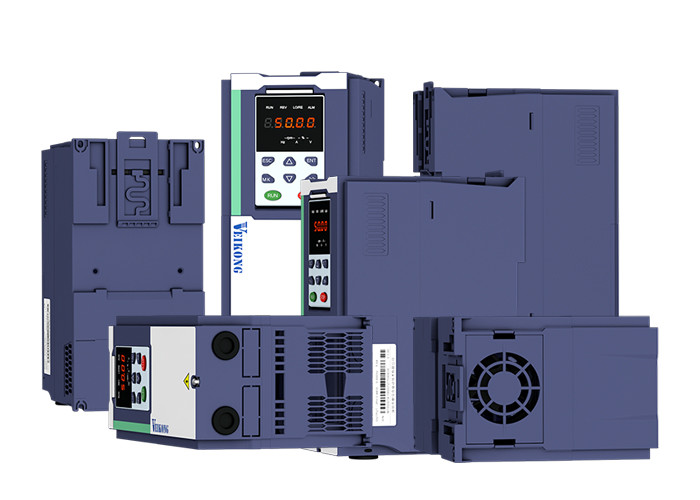

inversor variável do controle de vetor da movimentação da C.A. da movimentação da frequência de 22kw 30hp VFD 0
