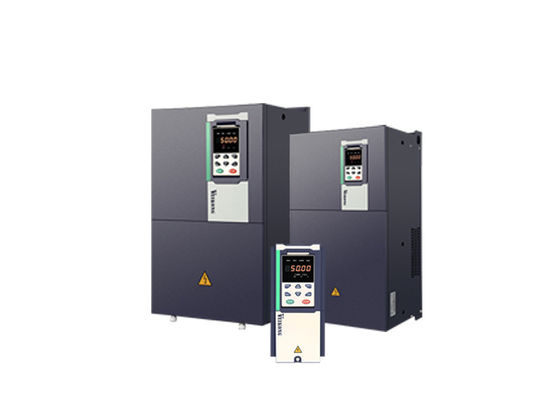

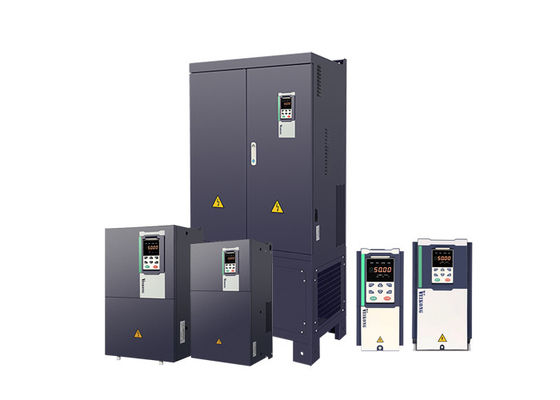

compatibilidade eletrónica C3 da movimentação 15HP 25HP 30HP da C.A. do inversor da frequência 480Vac com controle de vetor

1 fase/3 fases 220 V: 200 V ~ 240 V

3 fases 380V-480V:380V～480V

Aplicação de propósito geral: 60S para 150% da corrente nominal

Aplicação de carga leve: 60S para 120% da corrente nominal

controle V/f

Controle vetorial de fluxo sem sensor sem cartão PG (SVC)

Controle vetorial de fluxo de velocidade do sensor com cartão PG (VC)

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

±0,5% (V/f)

±0,2% (SVC)

±0,02% (VC)

5Hz(V/f)

20 Hz (SVC)

50Hz(VC)

0,00～600,00Hz(V/f)

0,00～200,00 Hz (SVC)

0,00～400,00Hz(VC)

Configuração digital: 0,01 Hz

Configuração analógica: frequência máxima x 0,1%

150%/0,5Hz(V/f)

180%/0,25 Hz (SVC)

200%/0Hz(VC)

SVC: dentro de 5Hz10%, acima de 5Hz5%

VC:3,0%

Tipo de curva V/f: linha reta, multiponto, função de potência, separação V/f;

Suporte de aumento de torque: aumento de torque automático (configuração de fábrica), aumento de torque manual

Suporta aceleração e desaceleração linear e curva S;

4 grupos de tempo de aceleração e desaceleração, faixa de configuração 0,00s ~ 60000s

Controle de sobretensão: limite a geração de energia do motor ajustando a frequência de saída para evitar pular a falha de tensão;

Controle de travamento por subtensão: controle o consumo de energia do motor ajustando a frequência de saída para evitar falha de guinada

Controle VdcMax: Limite a quantidade de energia gerada pelo motor ajustando a frequência de saída para evitar disparos por sobretensão;

Controle Vdc Min: Controle o consumo de energia do motor ajustando a frequência de saída, para evitar falha de subtensão

Padrão:

comunicação MODBUS

PODE ABRIR E PROFINET (EM DESENVOLVIMENTO)

Padrão:

5 terminais de entrada digital, um dos quais suporta entrada de pulso de alta velocidade de até 50kHz;

2 terminais de entrada analógica, suporta entrada de tensão de 0 ~ 10V ou entrada de corrente de 0 ~ 20mA;

Cartão de opção:

4 terminais de entrada digital

2 terminais de entrada analógica. suporte-10V-+10V entrada de tensão

padrão:

1 terminal de saída digital;

1 terminal de saída de pulso de alta velocidade (tipo coletor aberto), suporta saída de sinal de onda quadrada de 0 ~ 50kHz;

1 terminal de saída de relé (o segundo relé é uma opção)

2 terminais de saída analógica, suportam saída de corrente de 0 ~ 20mA ou saída de tensão de 0 ~ 10V;

Cartão opcional: 4 terminais de saída digital

Filtro EMC interno

Em conformidade com EN61800-3

Categoria C3

3^terceiroAmbiente

Capacidade de energia

(KVA)

Corrente de entrada

(A)

Motor Adaptável

(KW)
