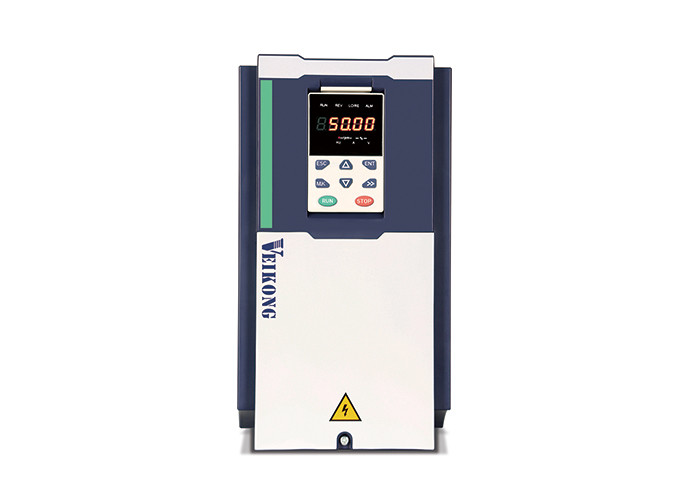

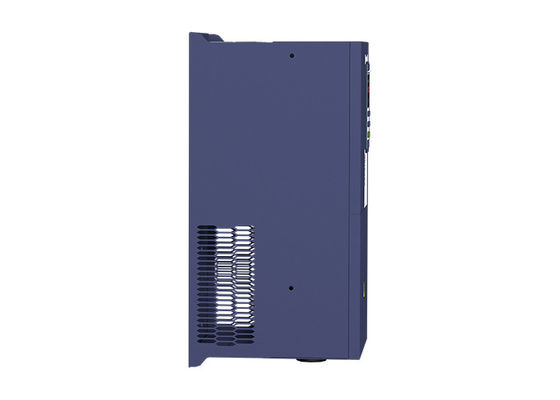

11KW 15KW três entrou a saída três movimentação do inversor de 3 fases com teclado do LCD

Artigo

Specifiation

Entrada

Tensão entrada

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

Escala de flutuação permitida da tensão

-15%~10%

Frequência entrada

50Hz/60Hz, flutuação menos de 5%

Saída

Tensão da saída

3phase: tensão 0~input

Capacidade de sobrecarga

Aplicação de uso geral: 60S para 150% da corrente avaliado

Aplicação clara da carga: 60S para 120% da corrente avaliado

Controle

Modo de controle

Controle de V/f

Controle de vetor do fluxo de Sensorless sem cartão da PÁGINA (SVC)

Controle de vetor do fluxo da velocidade do sensor com cartão da PÁGINA (VC)

Modo de funcionamento

Controle de velocidade, controle do torque (SVC e VC)

Escala de velocidade

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Precisão de controle da velocidade

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Resposta da velocidade

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

escala de frequência

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Definição entrada da frequência

Ajuste de Digitas: 0,01 hertz

Ajuste análogo: frequência máxima x 0,1%

Torque da partida

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

Precisão de controle do torque

SVC: dentro de 5Hz10%, acima de 5Hz5%

VC: 3,0%

Curva de V/f

V / tipo da curva de f: linha reta, multiponto, função de poder, V/separação de f;

Apoio do impulso do torque: Impulso automático do torque (ajuste) da fábrica, impulso manual do torque

Frequência que dá a rampa

Apoio linear e da curva de S aceleração e retardação;

4 grupos de tempo da aceleração e de retardação, ajustando a escala 0.00s ~ 60000s

Controle da tensão do ônibus de C.C.

Controle da tenda da sobretensão: limite a produção de eletricidade do motor ajustando a frequência da saída para evitar saltar a falha da tensão;

Controle da tenda do Undervoltage: controle o consumo de potência do motor ajustando a frequência da saída para evitar a falha da guinada

Controle de VdcMax: Limite a quantidade de poder gerada pelo motor ajustando a frequência da saída para evitar a viagem da sobretensão;

Controle de VdcMin: Controle o consumo de potência do motor ajustando a frequência da saída, para evitar a falha do undervoltage do salto

Frequência de portador

1kHz~12kHz (varia segundo o tipo)

Método da partida

Começo direto (pode ser o freio sobreposto da C.C.); começo de seguimento da velocidade

Método da parada

Parada da retardação (pode ser a C.C. sobreposta que trava); livre parar

Função de Maincontrol

Movimente o controle, o controle da inclinação, a operação de até 16 velocidades, vacância perigosa da velocidade, operação da frequência do balanço, aceleração e interruptor do tempo de retardação, separação de VF, sobre a excitação que trava, controle do PID do processo, durma e função de alerta, lógica simples incorporado do PLC, terminais virtuais entrada e de saída, unidade de atraso incorporado, unidade incorporado da comparação e unidade da lógica, cópia de segurança e recuperação do parâmetro, registro perfeito da falha, restauração de falha, dois grupos de motor que parametersfreeswitching, fiação da saída da troca do software, ACIMA DE dos terminais/PARA BAIXO

Função

Teclado numérico

Teclado do diodo emissor de luz Digital e teclado numérico do LCD (opção)

Uma comunicação

Padrão:

Uma comunicação de MODBUS

PODE ABRIR E PROFINET (DURANTE O PROCESSO DE DESENVOLVIMENTO)

Cartão da PÁGINA

Cartão de relação incremental do codificador (saída diferencial e coletor aberto), cartão do transformador giratório

Terminal entrado

Padrão:

5 terminais da entrada digital, um de que apoia a entrada de alta velocidade do pulso até 50kHz;

2 terminais da entrada análoga, apoio 0 ~ entrada ou 0 da tensão 10V ~ entrada 20mA atual;

Cartão da opção:

4 terminais da entrada digital

2 entrada da tensão da entrada análoga terminals.support-10V-+10V

Terminal de saída

padrão:

1 terminal de saída digital;

1 terminal de saída de alta velocidade do pulso (tipo aberto), apoio 0 do coletor ~ saída do sinal da onda 50kHz quadrada;

1 terminal de saída do relé (o segundo relé é uma opção)

2 terminais de saída análoga, apoio 0 ~ saída 20mA atual ou 0 ~ saída da tensão 10V;

Cartão da opção: 4 terminais de saída digital

Proteção

Refira o capítulo 6" pesquisa de defeitos e contramedidas” para a função da proteção

Ambiente

Lugar da instalação

Interno, nenhum luz solar direta, poeira, gás corrosivo, gás combustível, fumo do óleo, vapor, gotejamento ou sal.

Altura

0-3000m.inverter derated se a altura corrente de um than1000m mais alto e de saída avaliado se reduzirá por 1% se aumento da altura por 100m

Temperatura ambiental

-10°C~ +40°C, (derated se a temperatura ambiental está entre 40°C e 50°C) diminuição máxima da corrente de saída 50°C avaliado em 1,5% se aumento da temperatura por 1°C

Umidade

Menos do que 95%RH, sem condensar-se

Vibração

Menos de 5,9 m/s2 (0,6 g)

Temperatura de armazenamento

-20°C ~ +60°C

Outro

A instalação

Armário fixado na parede, assoalho-controlado, transmural

Nível da proteção

IP20

método refrigerando

Forçado - refrigerar de ar

Compatibilidade eletrónica

CE ROHS

Filtro interno da compatibilidade eletrónica

Cumpre com o EN61800-3

Categoria C3

ó ambiente
