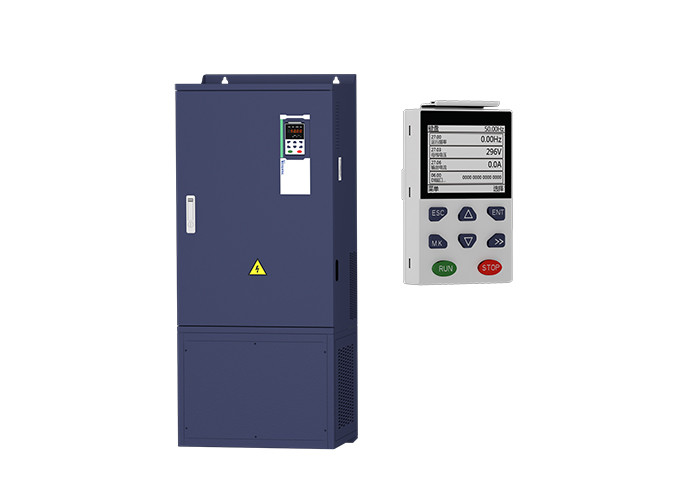

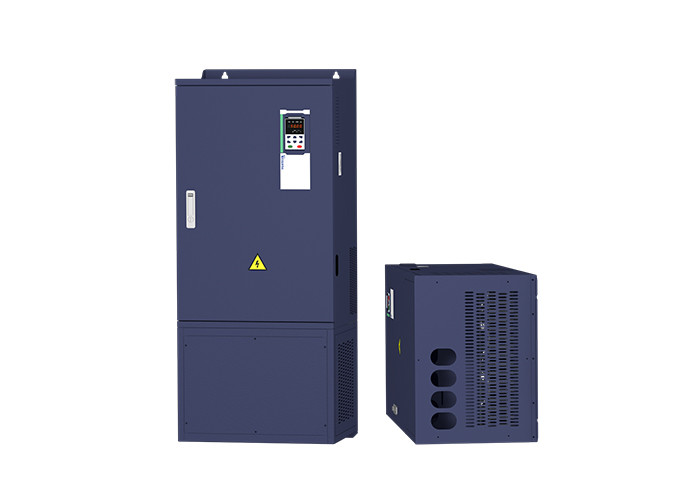

o CNC do inversor da máquina do CNC 0.75kw-710kw alonga o controle posicional de VFD
  • 0.75kw-710kw CNC Machine Inverter CNC Spindle VFD Positional Control
  • 0.75kw-710kw CNC Machine Inverter CNC Spindle VFD Positional Control
Lugar de origem China
Marca VEIKONG
Certificação CE
Número do modelo VFD500
Quantidade de ordem mínima 1
Preço Negotiable
Detalhes da embalagem o poder menos do que a caixa do uso 45kw, partindo do caso de madeira do uso 45kw
Tempo de entrega 3 dias, dependem da quantidade da ordem
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 15000 peças por mês
Detalhes do produto
Nome do produto Inversor para a máquina do CNC Poder 0.75kw-710kw
Carga Máquina de eixo do CNC modo de controle controle posicional
Tensão 220v/380v Estágio Monofásico/trifásico
Realçar

eixo VFD do CNC 710kw

,

inversor da máquina do CNC 710kw

,

inversor da máquina do CNC 0.75kw
Descrição de produto
Inversores VFD da frequência do inversor do motor do eixo de VFD para a máquina do CNC


VEIKONG VFD de venda quente

VFD500M é vfd do controle de vetor do elevado desempenho mini

VFD500 é vfd geral do performacne alto

VFD550 é vfd especial do perfromance alto com controle posicional.

VFD530 é vfd especial do elevado desempenho com função de levantamento, apoia 2 PID, os motores síncronos e assíncronos do apoio

VFD500-PV é inversor solar da bomba.

VFD510 é o inversor IP65



Por que escolha VEIONG:



1, torque de 180% em 0.25hz;

2, controle de vetor com aberto-laço, controle de circuito fechado;

3, para identificar automaticamente os parâmetros do motor, auto-aprendendo;

4, instalam PID, controle principal do eixo para o torno do CNC;

5, protocolo de comunicação de Modbus, RS485 uma comunicação, CANlink

6, PLC simples e velocidade de vários estágios;

7, função de seguimento da velocidade;

8, ajuste automático da frequência de portador;

9, frequência do pêndulo;

10, vários mecanismos da proteção (sobre atuais/sobre a tensão/sobrecarga, o superaquecimento, etc.),

para proteger o inversor e o motor.





Características de hardware

  • Processador central duplo que processa, controle mais preciso
  • Usando a geração a mais atrasada IGBT
  • 0.4k~22kW com unidade de freio interna padrão
  • O filtro da compatibilidade eletrónica C3 com o projeto do ponto de ruptura, conveniente internos para o acesso e a desconexão, encontram diferente
  • Processo do revestimento de PCBA, adaptação do ambiente do aumento
  • Terminais de controle originais: interruptor eletrônico simples ajustado para terminar a conversão entre a fonte e o dissipador de terminais do I/O
  • Proveja fraco (atual), a viagem ou não poderia ser selecionado
  • Projeto térmico de IGBT
  • Projeto de bloco sem fio do fã, fáceis substituir ou manter
  • O fã auxiliar de conexão faz a movimentação apropriada para um ambiente mais mau





Lista de distribuição do parâmetro VFD500



Classificação Grupo de parâmetro Página
Parâmetros comuns 00: Função básica Página 30
01: Seleção da fonte da frequência Página 32
02: Começo e parada Página 37
03: Curva da rampa e do S Página 39
04: Entrada do analógico e do pulso Página 41
05: Saída do analógico e de pulso Página 45
06: entrada de Digitas da Multi-função (DI) Página 46
07: saída de Digitas da Multi-função (FAÇA) Página 49
08: Ajuste da saída de Digitas Página 51
Controlo do motor 10: Tipo do codificador Página 53
11: Parmeter Motor1 Página 54
12: Parâmetro de Motor1 VFcontrol Página 56
13: Controlparameter do vetor Motor1 Página 58
14: Controle do torque Página 59
16: Controle de poupança de energia Página 61
Exposição e proteção 20: Parâmetros definidos pelo utilizador Página 62
21: Teclado numérico e exposição Página 63
22: Configuração da movimentação da C.A. Página 65
23: Ajuste da função da proteção da movimentação Página 67
24: Parâmetro da proteção do motor Página 70
25: Parâmetro de seguimento da falha Página 72
26: Parâmetro da gravação da falha Página 72
27: Monitorando o parâmetro Página 74
Uma comunicação 30: Uma comunicação de Modbus Página 75
Aplicação 40: Função do PID do processo Página 77
41: Função do sono Página 81
42: PLC simples Página 82
43: Unidade de atraso programável Página 84
44: Comparador e unidade da lógica/controlador Página 86
45: Contador Multifunction Página 90
Motor 2 60: Parâmetro Motor2 básico Página 91
61: Parâmetro Motor2 Página 91
62: Parâmetro de controle de Motor2 VF Página 92
63: Parâmetro de controle do vetor Motor2 Página 92





Parâmetros de Techincal:



Artigo Specifiation
Entrada Tensão de Inuput

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V
  Escala de flutuação permitida da tensão -15%~10%
  Frequência entrada 50Hz/60Hz, flutuação menos de 5%
Saída Tensão da saída 3phase: tensão 0~input
  Capacidade de sobrecarga

Aplicação de uso geral: 60S para 150% da corrente avaliado

Aplicação clara da carga: 60S para 120% da corrente avaliado
Controle Modo de controle

Controle de V/f

Controle de vetor do fluxo de Sensorless sem cartão da PÁGINA (SVC)

Controle de vetor do fluxo da velocidade do sensor com cartão da PÁGINA (VC)
  Modo de funcionamento Controle de velocidade, controle do torque (SVC e VC)
  Escala de velocidade

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
  Precisão de controle da velocidade

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)
  Resposta da velocidade

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
  escala de frequência

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)
  Definição entrada da frequência

Ajuste de Digitas: 0,01 hertz

Ajuste análogo: frequência máxima x 0,1%
  Torque da partida

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)
  Precisão de controle do torque

SVC: dentro de 5Hz10%, acima de 5Hz5%

VC: 3,0%
  Curva de V/f

V / tipo da curva de f: linha reta, multiponto, função de poder, V/separação de f;

Apoio do impulso do torque: Impulso automático do torque (ajuste) da fábrica, impulso manual do torque
  Frequência que dá a rampa

Apoio linear e da curva de S aceleração e retardação;

4 grupos de tempo da aceleração e de retardação, ajustando a escala 0.00s ~ 60000s
  Controle da tensão do ônibus de C.C.

Controle da tenda da sobretensão: limite a produção de eletricidade do motor ajustando a frequência da saída para evitar saltar a falha da tensão;



Controle da tenda do Undervoltage: controle o consumo de potência do motor ajustando a frequência da saída para evitar a falha da guinada



Controle de VdcMax: Limite a quantidade de poder gerada pelo motor ajustando a frequência da saída para evitar a viagem da sobretensão;

Controle de VdcMin: Controle o consumo de potência do motor ajustando a frequência da saída, para evitar a falha do undervoltage do salto
  Frequência de portador 1kHz~12kHz (varia segundo o tipo)
  Método da partida Começo direto (pode ser o freio sobreposto da C.C.); começo de seguimento da velocidade
  Método da parada Parada da retardação (pode ser a C.C. sobreposta que trava); livre parar
  Função de Maincontrol Movimente o controle, o controle da inclinação, a operação de até 16 velocidades, vacância perigosa da velocidade, operação da frequência do balanço, aceleração e interruptor do tempo de retardação, separação de VF, sobre a excitação que trava, controle do PID do processo, durma e função de alerta, lógica simples incorporado do PLC, PARA BAIXO entrada e de saída, unidade de atraso incorporado, unidade incorporado da comparação e unidade da lógica, cópia de segurança e recuperação do parâmetro, registro perfeito da falha, restauração de falha, dois grupos de parâmetros interruptor livre do motor, fiação da saída da troca do software, ACIMA DE dos terminais/terminais virtuais
Função Teclado numérico Teclado do diodo emissor de luz Digital e teclado numérico do LCD (opção)
  uma comunicação

Padrão:

Uma comunicação de MODBUS

Opção: Profibus-DP e LATA PARA ABRIR
  Cartão da PÁGINA Cartão de relação incremental do codificador (saída diferencial e coletor aberto), cartão do transformador giratório
  Terminal entrado

Padrão:

5 terminais da entrada digital, um de que apoia a entrada de alta velocidade do pulso até 50kHz;

2 terminais da entrada análoga, apoio 0 ~ entrada ou 0 da tensão 10V ~ entrada 20mA atual;

Cartão da opção:

4 terminais da entrada digital

2 entrada da tensão da entrada análoga terminals.support-10V-+10V
  Terminal de saída

padrão:

1 terminal de saída digital;

1 terminal de saída de alta velocidade do pulso (tipo aberto), apoio 0 do coletor ~ saída do sinal da onda 50kHz quadrada;

1 terminal de saída do relé (o segundo relé é uma opção)

2 terminais de saída análoga, apoio 0 ~ saída 20mA atual ou 0 ~ saída da tensão 10V;

Cartão da opção: 4 terminais de saída digital
Proteção Refira o capítulo 6" pesquisa de defeitos e contramedidas” para a função da proteção
Ambiente Lugar da instalação Interno, nenhum luz solar direta, poeira, gás corrosivo, gás combustível, fumo do óleo, vapor, gotejamento ou sal.
  Altura 0-3000m.inverter derated se a altura corrente de um than1000m mais alto e de saída avaliado se reduzirá por 1% se aumento da altura por 100m
  Temperatura ambiental -10°C~ +40°C, (derated se a temperatura ambiental está entre 40°C e 50°C) diminuição máxima da corrente de saída 50°C avaliado em 1,5% se aumento da temperatura por 1°C
  Umidade Menos do que 95%RH, sem condensar-se
  Vibração Menos de 5,9 m/s2 (0,6 g)
  Temperatura de armazenamento -20°C ~ +60°C
Outro A instalação Armário fixado na parede, assoalho-controlado, transmural
  Nível da proteção IP20
  método refrigerando Forçado - refrigerar de ar





o CNC do inversor da máquina do CNC 0.75kw-710kw alonga o controle posicional de VFD 0



Aplicação de VEIKONG VFD:

o CNC do inversor da máquina do CNC 0.75kw-710kw alonga o controle posicional de VFD 1







VEIKONG VFD para substituir tipos famosos

o CNC do inversor da máquina do CNC 0.75kw-710kw alonga o controle posicional de VFD 2





Escala do modo

Modelo

Capacidade de poder

(KVA)

Corrente entrada

(a)

 Corrente de saída (A)

Motor adaptável

(Quilowatt)

 TAMANHO Unidade de freio
Carga pesada Carga clara
Trifásico: 380-480V, 50/60Hz
VFD500-R75GT4B 1,5 3,4 2,5 4,2 0,75 TAMANHO A Interno
VFD500-1R5GT4B 3 5 4,2 5,6 1,5
VFD500-2R2GT4B 4 5,8 5,6 9,4 2,2
VFD500-4R0G/5R5PT4B 5,9 10,5 9,4 13,0 3,7
VFD500-5R5G/7R5PT4B 8,9 14,6 13,0 17,0 5,5 TAMANHO B
VFD500-7R5G/011PT4B 11 20,5 17,0 23,0 7,5
VFD500-011G/015PT4B 17 26,0 25,0 31,0 11 TAMANHO C Interno
VFD500-015G/018PT4B 21 35,0 32,0 37,0 15
VFD500-018G/022PT4B 24 38,5 37,0 45,0 18,5 TAMANHO D
VFD500-022G/030PT4B 30 46,5 45,0 57,0 22
VFD500-030G/037PT4 40 62,0 60,0 75,0 30 TAMANHO E opção
VFD500-037G/045PT4 50 76,0 75,0 87,0 37
VFD500-045G/055PT4 60 92,0 90,0 110,0 45 TAMANHO F
VFD500-055G/075PT4 75 113,0 110,0 135,0 55
VFD500-075G/090PT4 104 157,0 152,0 165,0 75 TAMANHO G
VFD500-090G/110PT4 112 170,0 176,0 210,0 90 Externo
VFD500-110G/132PT4 145 220,0 210,0 253,0 110 TAMANHO H
VFD500-132G/160PT4 170 258,0 253,0 304,0 132 TAMANHO I
VFD500-160G/185PT4 210 320,0 304,0 360,0 160
VFD500-185G/200PT4 245 372,0 360,0 380,0 185 TAMANHO J
VFD500-200G/220PT4 250 380,0 380,0 426,0 200
VFD500-220G/250PT4 280 425,0 426,0 465,0 220 TAMANHO K
VFD500-250G/280PT4 315 479,0 465,0 520,0 250
VFD500-280G/315PT4 350 532,0 520,0 585,0 280 TAMANHO L
VFD500-315G/355PT4 385 585,0 585,0 650,0 315
VFD500-355G/400PT4 420 638,0 650,0 725,0 355 TAMANHO M
VFD500-400G/450PT4 470 714,0 725,0 820,0 400
VFD500-450G/500PT4 530 800,0 820,0 / 450 TAMANHO N
VFD500-500G/560PT4 580 880,0 900,0 / 500
VFD500-560G/630PT4 630 950,0 980,0 / 560 TAMANHO O
VFD500-630GT4 710 1080 1120. / 630 TAMANHO O
VFD500-710GT4 790 1200 1260 / 710 TAMANHO O
Fase monofásica: 220V, 50/60HZ
VFD500-R40GS2 1,3 6,0 3,2 5,6 0,4 TAMANHO A Inerente
VFD500-R75GS2 2,4 11,0 5,6 8,0 0,75 TAMANHO A
VFD500-1R5GS2 3,5 15,0 8,0 10,6 1,5 TAMANHO A
VFD500-2R2GS2 5,5 25,0 10,6 14,0 2,2 TAMANHO A
VFD500-4R0GS2 7,7 35,0 17,0 23,0 4,0 TAMANHO B
VFD500-5R5GS2 8,9 53,0 25,0 31,0 5,5 TAMANHO C
VFD500-7R5GS2 11 67,0 32,0 37,0 7,5 TAMANHO C
