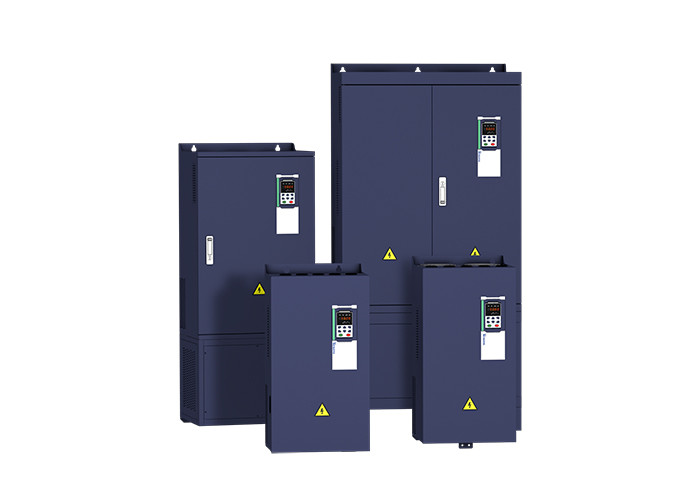

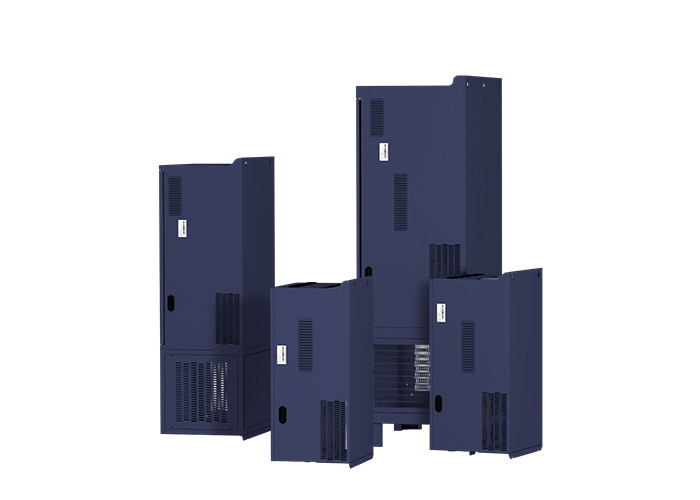

Inversor da movimentação de velocidade variável de 55KW 75KW 90KW no inversor geral simples da série

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

Aplicação de uso geral: 60S para 150% da corrente avaliado

Aplicação clara da carga: 60S para 120% da corrente avaliado

Controle de V/f

Controle de vetor do fluxo de Sensorless sem cartão da PÁGINA (SVC)

Controle de vetor do fluxo da velocidade do sensor com cartão da PÁGINA (VC)

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Ajuste de Digitas: 0,01 hertz

Ajuste análogo: frequência máxima x 0,1%

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

SVC: dentro de 5Hz10%, acima de 5Hz5%

VC: 3,0%

V / tipo da curva de f: linha reta, multi ponto, função de poder, V/separação de f;

Apoio do impulso do torque: Impulso automático do torque (ajuste) da fábrica, impulso manual do torque

Apoio linear e da curva de S aceleração e retardação;

4 grupos de tempo da aceleração e de retardação, ajustando a escala 0.00s ~ 60000s

Controle da tenda da sobretensão: limite a produção de eletricidade do motor ajustando a frequência da saída para evitar saltar a falha da tensão;

controle da tenda da Sob-tensão: controle o consumo de potência do motor ajustando a frequência da saída para evitar a falha da guinada

Controle de VdcMax: Limite a quantidade de poder gerada pelo motor ajustando a frequência da saída para evitar a viagem da sobretensão;

VDC do controle mínimo: Controle o consumo de potência do motor ajustando a frequência da saída, para evitar a falha da sob-tensão do salto

Padrão:

Uma comunicação de MODBUS

PODE ABRIR E PROFINET (DURANTE O PROCESSO DE DESENVOLVIMENTO)

Padrão:

5 terminais da entrada digital, um de que apoia a entrada de alta velocidade do pulso até 50kHz;

2 terminais da entrada análoga, apoio 0 ~ entrada ou 0 da tensão 10V ~ entrada 20mA atual;

Cartão da opção:

4 terminais da entrada digital

2 entrada da tensão da entrada análoga terminals.support-10V-+10V

padrão:

1 terminal de saída digital;

1 terminal de saída de alta velocidade do pulso (tipo aberto), apoio 0 do coletor ~ saída do sinal da onda 50kHz quadrada;

1 terminal de saída do relé (o segundo relé é uma opção)

2 terminais de saída análoga, apoio 0 ~ saída 20mA atual ou 0 ~ saída da tensão 10V;

Cartão da opção: 4 terminais de saída digital

Filtro interno da compatibilidade eletrónica

Cumpre com o EN61800-3

Categoria C3

ó ambiente
