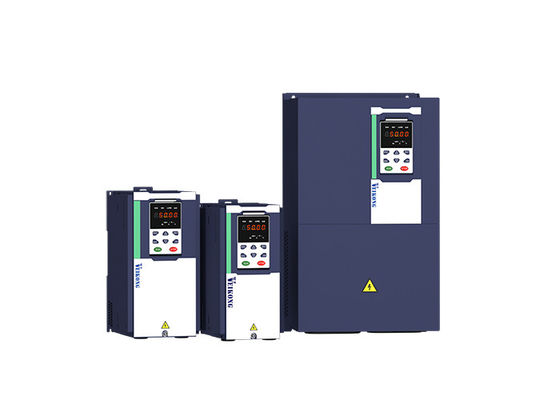

Apoio solar GPRS do controlador 2.2kw 4kw 5.5kw 7.5kw da bomba de 99% MPPT 380V



Acessórios:

1. GPRS (Internet do apoio 2g/3g/4g)



2. Teclado numérico do LCD





3. Reator da saída




Imagem solar do inversor da bomba de VFD500-PV:

Escala do modo

Conecte o diagrama do fio

Para a conexão do motor da fase 220V monofásica

1: Método assíncrono da fiação do motor da fase monofásica (sem capacitor começar):

Observação: U é conectado ao fim comum do enrolamento começando e do enrolamento de trabalho, V é conectado ao enrolamento começando, e W é conectado ao enrolamento de trabalho;

Motor assíncrono monofásico se a direção giratória não está correta, você pode mudar a fiação de V e de W ou o grupo P22.13=1.

Primeira solução: Ajuste o parâmetro P11.01=1 (tipo do motor da fase monofásica sem capacitor) ou a segunda solução: P00.11=00031 ajustado se sua frequência do motor é 50 hertz ou grupo P00.11=32 se sua frequência do motor é 60HZ

Para a conexão do motor da fase 220V monofásica

2: Método assíncrono monofásico da fiação do motor (com capacitor)

Notice1: Primeira solução: Conecte o cabo do motor para pôr o terminal U e V e para entrar no modo do BSC ao parâmetro ajustado P23.15=0 (perda da fase de saída que protege a proteção) ou à segunda solução: grupo P00.11=00021 macro se sua frequência do motor é 50HZ ou grupo P00.11=22 se sua frequência do motor é 60HZ
